BMH05 反射血氧模塊

BMH05 反射血氧模塊是貝瑞電子研發的多光譜生理數據測量模塊，可準確測量脈搏波形、脈搏值、血氧值等信 息。得益于針對性開發的前端采樣技術，模塊靈敏度和信噪比在同類產品中得以大幅提升。模塊結合貝瑞電子特有的 算法，直接輸岀脈搏波形、脈率值、血氧值，大大降低了系統對接難度。用戶系統只需通過串口或藍牙即可和模塊通 信，便可獲得測量結果。在精準易用的同時，BMH05 反射血氧模塊還具備超小體積和超低功耗的特點，提升了智能 穿戴設備的續航性能和外觀設計的靈活性。

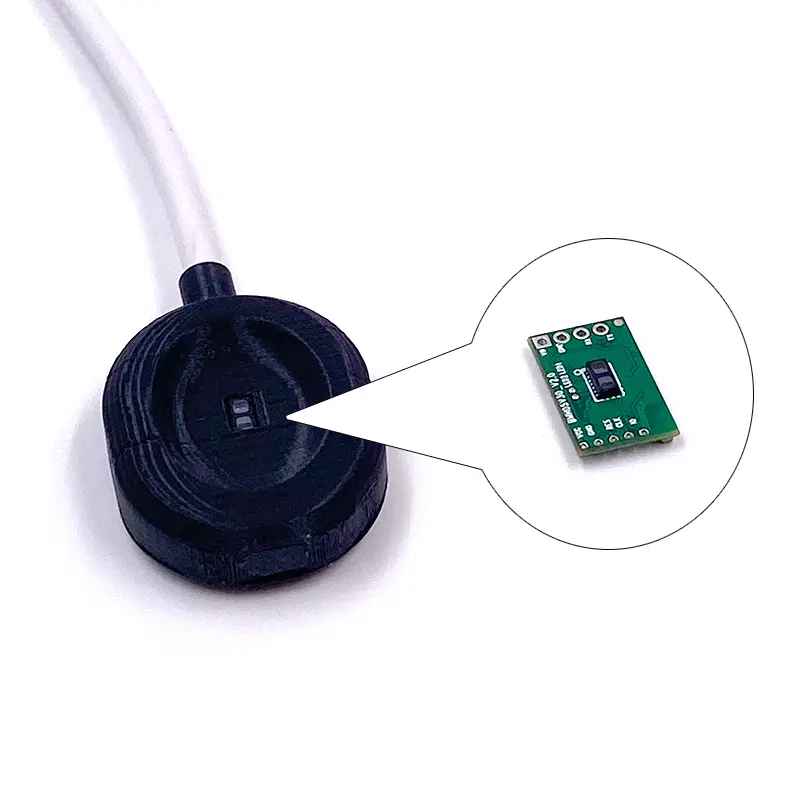

產品圖片

BMH05 反射血氧模塊

  • 產品特點
  • 產品參數
  • 產品應用

產品特點

BMH05 反射血氧模塊

脈搏波形、脈率值、血氧值等參數可直接輸岀

一體化集成紅光紅外光雙 LED 傳感器

寬光譜高靈敏度的光傳感

16mm*10mm 很小體積

低工作功耗

3.3V~5.5V 靈活的電平接口

易于使用的 UART 接口或藍牙接口


測量原理

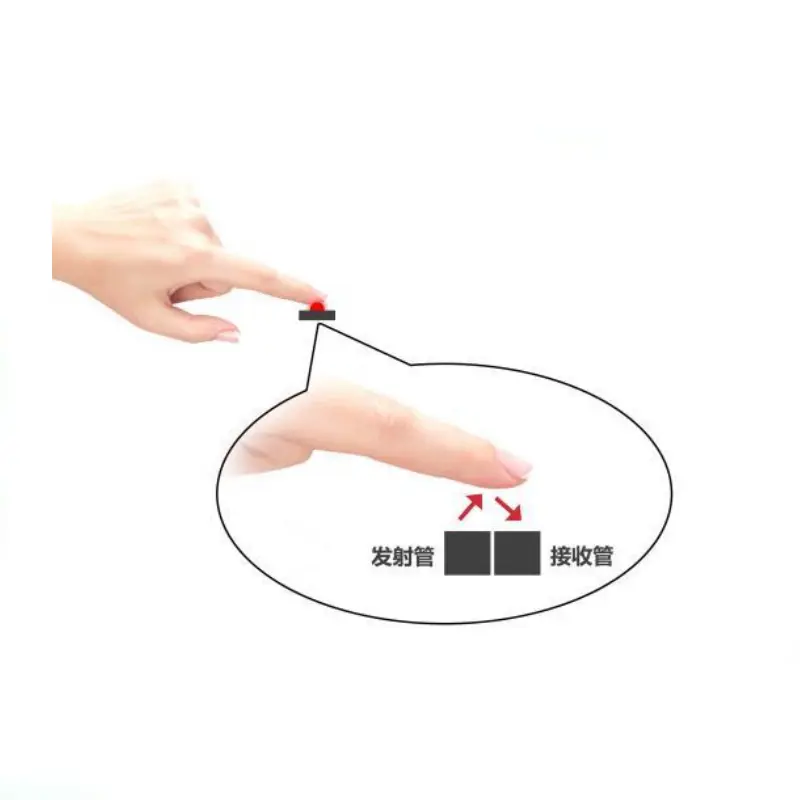

采用脈沖血氧定量法，這是一種連續的、無創傷測定血紅蛋白氧合飽和度的方法，依據的是血紅蛋白和氧合血紅 蛋白對不同波長的光線吸收的不同，即分光光度原理 。 在反射式雙波長血氧飽和度檢測技術中，光源和光敏器件被放置在人體皮膚的同側，LED 光源產生入射光，經過 人體皮下組織、微靜脈、微動脈，經過多次散射，一部分光信號重新返回到皮膚表面，光電二極管接收被人體組織反 射回的光信號，并轉換為電流信號。
